Flow Control이란?
Computer Science/Computer Network

Flow Control이란?

15-7 Flow Control

=> 원래대로라면 TCPStop& Wait의 방식으로 구현되는데, 이는 상당히 비효율적이다. , 패킷을 여러 번 보낼 수도 있지만, 이는 패킷의 용량이 아깝다.

: 그렇기 때문에 한꺼번에 데이터를 많이 보내려고 한다.  보내는 TCP는 상대방이 소비하는 속도에 맞춰 패킷 한번에 rwnd만큼의 데이터를 한꺼번에 전송하게 된다.

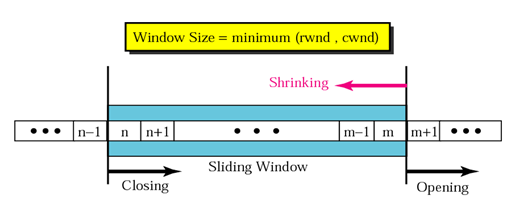

<Sliding window>

: 이를 위해서 TCPSliding window라는 기법을 도입하게 된다. 창의 크기를 가변적으로 조절하여 필요에 따라서 창의 크기를 크게(줄일수도 있지만 다루지 않음) 해서 여러 패킷을 논리적인 하나의 패킷으로 묶어 전송하고자 한다.



 - Window의 크기 결정

=> window sizerwndcwnd 중 더 작은 값을 고른다.



-> Rwnd: 수신자가 받을 수 있는 window 크기

-> Cwnd: 송신자가 보낼 수 있는 패킷 크기의 한계



<Sending buffer의 window>

1) Closing: senderack 번호를 보고 상대방이 어디까지 받았는지를 확인하고, 상대방이 다 받았다면 더 이상 keep 할 필요가 없으니 반납하고 빈공간을 만든다.

2( Opening : 데이터가 reciever에서 소비되어 보낼 수 있는 양이 늘어나면 right wall이 오른쪽으로 더 이동한다.

(Shrinking은 다루지 않음)



<Receiving buffer의 window>

1) Closing: sending buffer로부터 데이터를 받은 만큼 left wall은 close된다.

2) Opening: 데이터가 receiver에서 소비된만큼 right wall이 오른쪽으로 이동하여 window가 열린다.

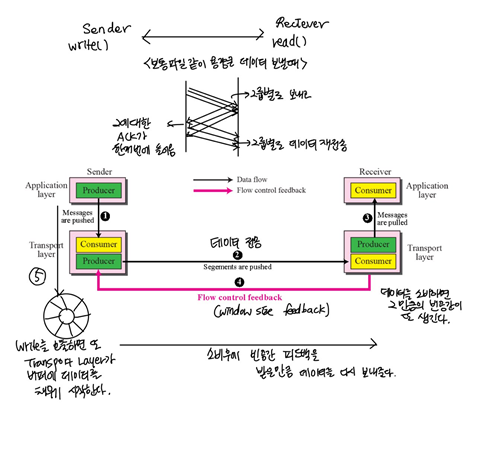

- Flow control Feedback

: 상대 destination receiving 버퍼가 소비되는 속도를 고려하여 그에 맞춰 TCP가 보내는 패킷의 양을 조절하는 것이다.





1) TCPApplication으로부터 데이터를 가져와 채운다.

2) window size만큼 데이터를 전송한다

3) receiving buffer로 전송받은 데이터가 소비된다

  => consume된 만큼 빈공간이 생긴다

4) window size feedback한다

5) 다시 write를 호출하면 Transport layer가 버퍼에 데이터를 채움

6) 소비후에 비었다고 피드백 받은 만큼 데이터를 다시 보내준다.





EX) 이미지 파일 같이 큰 파일을 보내려고 할 때

=> 이미지 용량이 buffer보다 크면 write()에서 block된다. 따라서 상대방이 정보를 가져가야 block이 풀리고 TCP가 또 새로운 데이터를 갖다놓는다

: Receiving buffer가 소비를 하는 속도만큼만 Sending buffer에 갖다놓고, receiving buffer로 데이터를 전송한다. ->이를 flow control이라고 한다.



+) 버퍼로 데이터를 갖다놓고/ 보내는 것은 서로 독립된 과정으로 , sync가 안 맞을 수도 있다.

버퍼가 꽉차면 block하고, 채워진 데이터는 알아서 잘 여러 패킷으로 쪼개져서 보내진다.

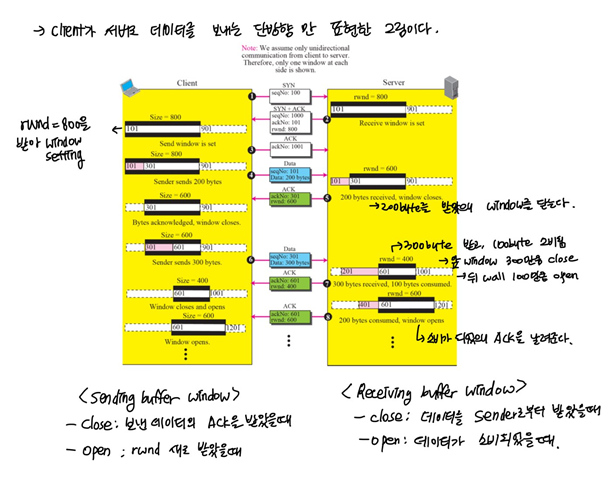

<EXAMPLE of FLOW CONTROL>

<클라이언트-서버 연결 요청>

1) 클라이언트가 서버로 연결 요청 패킷을 보냄



2) 서버가 SYN+ACK 패킷을 보내준다. 해당 패킷에는 rwnd=800이라는 값이 적혀있다.

->ACK number값은 101이다.



3) 클라이언트가 해당 SYN 패킷에 대한 ack패킷을 보내준다.



<데이터 전송>

4) 이제 데이터를 101번부터 200byte보낸다.

: 이때 Sending buffer는 아직 변화가 없다. Receiving buffer200byte를 보냈으니 200만큼 줄어든다. (#301~#901)



5) 서버가 이제 600byte가 남았으니 ack 패킷에 rwnd값으로 600을 보내준다.
=> client
101~301까지 보낸 데이터에 대한 ack을 받았으니 해당 window301번 까지는  windowclose한다. (#301~#901)



6) 이제 client가 다시 301번부터 300byte를 보낸다. 이때 서버가 300byte를 받고, 100byte를 소비했으니 앞 wall300byte만큼 close하고, right wall100byte만큼 열어준다. (#601~#1001)



7) 이제 서버가 다시 300byte에 대한 ack을 보내준다. rwnd값은 400을 보내준다. 이제 sending buffer300byte를 제거하고, 뒤에 100byte만큼 열어준다. (#601~#1001)



8) 마지막으로 서버가 스스로 200byte를 소비하여 receiving buffer window#601~#1201까지 열렸다. 이제 rwnd값이 늘어났다고 ack 패킷을 sending bufferrwnd=600만큼 보내준다.

-> 이제 sending buffer#601~#1201만큼 전송받고 해당 그림의 프로세스는 종료가 된다.





- 실제 Flow control에서는?

 : 실제로는 rwnd값은 단위가 훨씬 크다. MSS라는 단위만큼 주고받는데, 1MSS의 크기는 500byte이다.

=> 따라서 rwnd=n x MSS로 표현이 된다.



EX) rwnd값이 5000byte라고 가정해보자. 그리고 sendersliding window#6001~#11000 까지라고 가정한다.

 : 5000byte를 한꺼번에 보낼 수도 있지만 패킷의 sizemaximum 500byte로 정해져 있다. 따라서 패킷 10개를 동시에 보내야 한다.

=> 첫 패킷 #6001번부터 시작해 패킷을 10개 다 보내면 첫 패킷에 대한 ACK이 올 때 까지는 stop하고 더 이상 보내지 않는다.





=> Senderwindow size는 첫번째 보낸 패킷에 대한 ACK이 도착한 순간 다시 세팅한다.

- 첫번째 패킷에 대한 ACK num6501이 왔는데, 이에 대한 rwnd5000이 왔다면 이미 받았지만 또 그사이에 소비가 되어 500byte만큼 자리가 생긴것이므로 (아직 나머지 9개 패킷은 못받은 상태), sending bufferright wall500byte만큼 open하고, 500byte 짜리 패킷을 하나 더 보내고 stop하게 된다. (Sending buffer window: #6501~#11500)

=> 이렇게 receiving buffer가 소비하는 속도 만큼만 sending buffer에 갖다놓게 된다.
